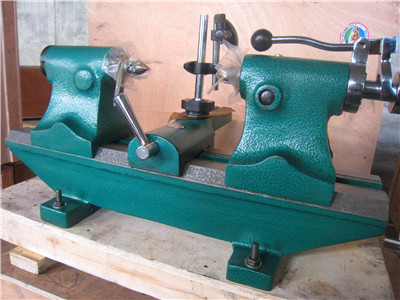

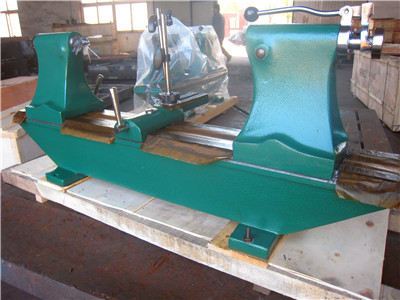

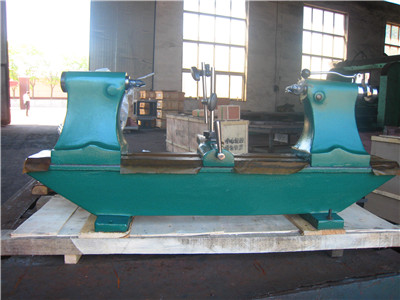

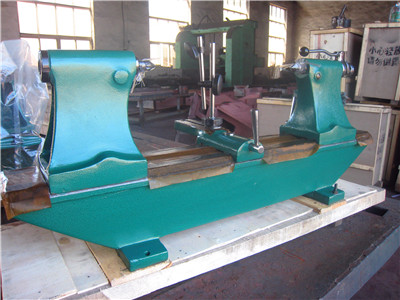

一、本產品主要用于檢測軸類、盤類零件的徑向跳動和端面跳動。
二、 技術數據
1、 兩 大距離： 300mm
中心高度：100mm，零件 大直徑：240mm
2、精度
兩 連線對儀座導軌面的平行度 | 中心線100mm范圍內對導軌的平行度 | ||
距500 | 距100 | ||
水平方向 | 不大于0.008 | 不大于0.005 | 不大于0.005 |
垂直方向 | 不大于0.008 | 不大于0.005 | 不大于0.005 |
三、測量步驟：1徑向圓跳動的測量：
?、艑⒘慵羶簦糜谄珨[儀兩 之間（帶孔零件要裝在心軸上）使零件轉動自如，但不允許軸向串動，然后固緊二 座，當需要卸下零件時，一手扶著零件，一手向下按手把L即取下零件。
?、茖俜直硌b在表架上，使表桿通過零件軸心線，并與軸心線大至垂直，測頭與零件表面接觸，并壓約縮1～2圈后緊固表架。
⑶轉動被測件一周，記下百分表讀數的 大值和 小值，該 大值與 小值之差，為I－I截面的徑向圓跳動誤差值。
?、葴y量應在軸向的三個截面上進行，取三個截面中圓跳動誤差的 大值，為該零件的徑向圓跳動誤差。
2端面圓跳動的測量：
⑴將杠桿百分表夾持在偏擺檢查儀的表架上，緩慢移動表架，使杠桿百分表的測量頭與被測端面接觸，并予壓0.4mm測桿的正確位置。
?、妻D動工件一周，記下百分表讀數的 大值和 小值，該 大值與 小值之差，即為直徑處的端面跳動誤差。
?、窃诒粶y端面上均勻分布的三個直徑處測量，取其三個中的 大值為該零件端面圓跳動誤差。
四、使用過程中應注意的問題：
1.偏擺儀是精密的檢測儀器，操作者必須熟練掌握儀器的操作技能，精心地維護保養(yǎng)，并指定專人使用。
2.偏擺儀必須始終保持設備完好，設備安裝應平衡可靠，導軌面要光滑，無磕碰傷痕，二 同軸度允差應在L=400MM范圍內a向及b向均小于0.002MM。
3.工件檢測前應先用檢驗棒和百分表對偏擺儀進行精度校驗，在確保合格后，方可使用。
